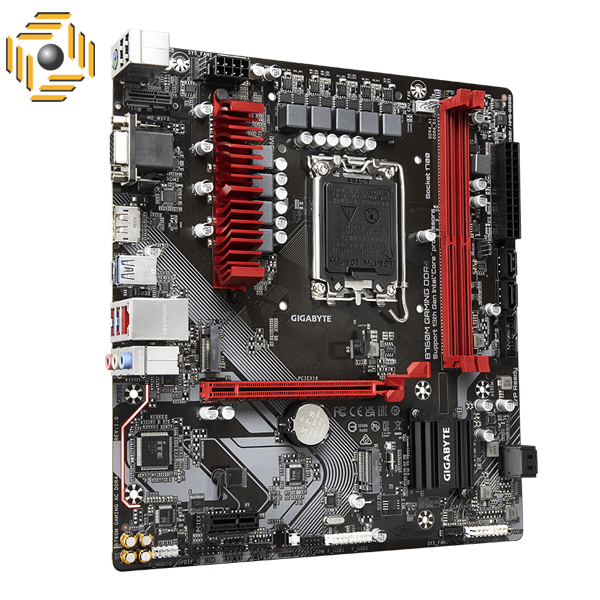

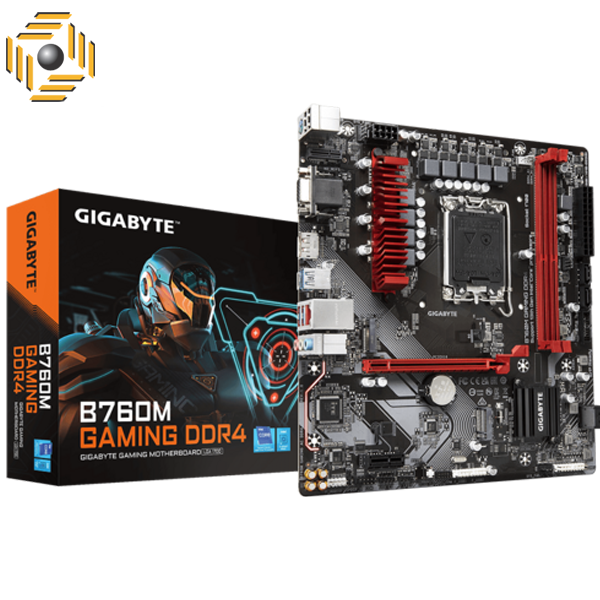

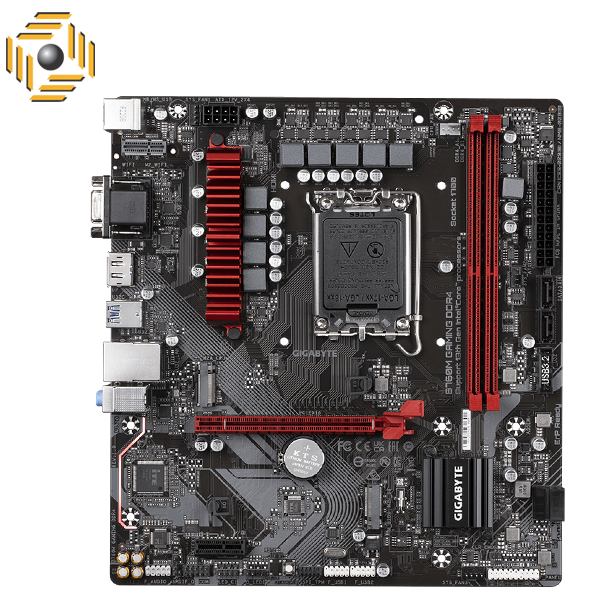

مادربرد گیگابایت B760M GAMING DDR4

Micro ATX

Intel LGA1700

Intel B760

DDR4

کابلی

GIGABYTE

سوکت پردازنده | LGA1700
چیپست | Intel B760 Express
پردازنده‌های سازگار | Intel Core نسل 12، 13 و 14 | Pentium Gold | Celeron
مدار تغذیه | Hybrid Digital VRM | 6+2+1 فاز
کانکتور برق پردازنده | 1 × 8-pin ATX 12V

نوع حافظه | DDR4
تعداد اسلات | 2 × DIMM
حداکثر ظرفیت | 64GB | حداکثر 32GB برای هر ماژول
معماری | دوکاناله
سرعت حافظه | 2133 تا 3200MT/s | تا 5333MT/s در حالت OC
پروفایل عملکرد | Intel XMP
نوع ماژول | Non-ECC Unbuffered | ECC Unbuffered با عملکرد Non-ECC
ساختار ماژول | 1Rx8 | 2Rx8 | 1Rx16

اسلات اصلی | 1 × PCIe 4.0 x16
اسلات جانبی | 1 × PCIe 3.0 x1
اسلات اصلی | اتصال کارت گرافیک یا SSD NVMe
قابلیت | PCIe EZ-Latch با مکانیزم آزادسازی سریع

تعداد M.2 | 2 اسلات
M2A_CPU | PCIe 4.0 x4/x2 | M.2 2280
M2P_SB | PCIe 4.0 x4/x2 | M.2 2280
SATA | 4 × SATA 6Gb/s
RAID SATA | RAID 0 | RAID 1 | RAID 5 | RAID 10
USB و اتصالات
USB-C پشت | 1 × USB 3.2 Gen 1 | 5Gb/s
USB-A پشت | 3 × USB 3.2 Gen 1 | 5Gb/s
USB 2.0/1.1 پشت | 2 ×
USB 3.2 Gen 1 داخلی | 1 هدر | پشتیبانی از 2 پورت
USB 2.0/1.1 داخلی | 2 هدر | پشتیبانی از 4 پورت

D-Sub | حداکثر 1920×1200 در 60Hz
HDMI | HDMI 2.1 | حداکثر 4096×2160 در 60Hz
DisplayPort | DisplayPort 1.2 | حداکثر 4096×2304 در 60Hz
HDCP | 2.3
تعداد نمایشگر | حداکثر 3 نمایشگر همزمان

کدک صوتی | Realtek Audio CODEC
نوع صدا | High Definition Audio
کانال صوتی | 2 / 4 / 5.1 / 7.1 کاناله
خروجی دیجیتال | S/PDIF Out
اتصالات صوتی | 3 × جک صوتی
قابلیت‌های صوتی | Audio Noise Guard | High-End Audio Capacitors

سیستم کنترل فن | Smart Fan 6
هدر فن پردازنده | 1 × CPU Fan
هدر فن سیستم | 3 × System Fan
حسگر ولتاژ | دارد
حسگر دما | دارد
تشخیص سرعت فن | دارد
تشخیص جریان خنک‌کننده آبی | دارد
هشدار خرابی فن | دارد
کنترل سرعت فن | دارد
FAN STOP | دارد

نورپردازی | RGB Fusion
ARGB | 1 × Addressable LED Header
RGB | 1 × RGB LED Header

برق اصلی | 1 × 24-pin ATX
برق پردازنده | 1 × 8-pin ATX 12V
هدر فن پردازنده | 1 ×
هدر فن سیستم | 3 ×
هدر M.2 | 2 ×
SATA | 4 × SATA 6Gb/s
هدر پنل جلو | 1 ×
هدر صدای پنل جلو | 1 ×
هدر S/PDIF | 1 ×
هدر USB 3.2 Gen 1 | 1 ×
هدر USB 2.0/1.1 | 2 ×
هدر TPM | 1 ×
هدر Serial Port | 1 ×
Q-Flash Plus | 1 × دکمه
جامپر Reset | 1 ×
جامپر Clear CMOS | 1 ×
BIOS و نرم‌افزار
BIOS | AMI UEFI BIOS
ظرفیت BIOS | 128Mbit
به‌روزرسانی BIOS | Q-Flash | Q-Flash Plus
Q-Flash Plus | امکان به‌روزرسانی BIOS بدون نصب پردازنده، رم و کارت گرافیک
نرم‌افزار | GIGABYTE Control Center
نرم‌افزار همراه | Norton Internet Security | نرم‌افزار مدیریت پهنای‌باند شبکه

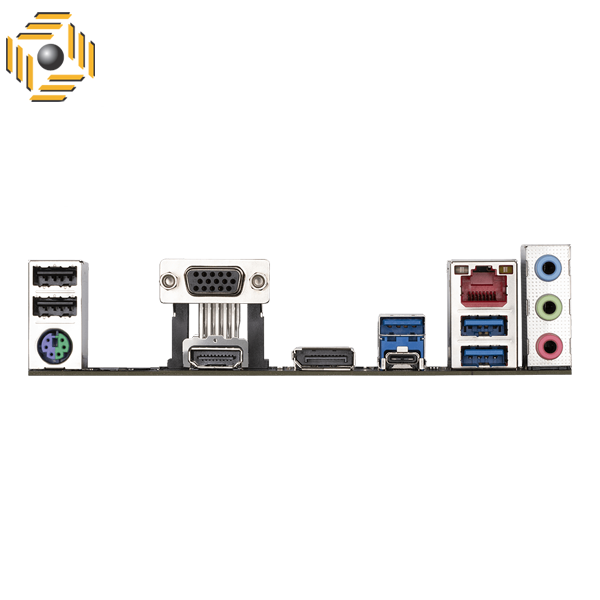

USB 2.0/1.1 | 2 ×
PS/2 | 1 × کیبورد/ماوس
D-Sub | 1 ×
HDMI | 1 ×
DisplayPort | 1 ×
USB 3.2 Gen 1 Type-A | 3 ×
USB 3.2 Gen 1 Type-C | 1 ×
LAN | 1 × RJ-45 | 2.5GbE
صدا | 3 × جک صوتی

کنترلر I/O | iTE I/O Controller
پایش ولتاژ | دارد
پایش دما | دارد
پایش سرعت فن | دارد
پایش جریان خنک‌کننده آبی | دارد
هشدار خرابی فن | دارد

فرم‌فاکتور | Micro ATX
ابعاد | 24.4 × 22.5 سانتی‌متر
سیستم‌عامل | Windows
